Doel
De netwerk kabel tussen het woonhuis en de Fritsschuur geeft problemen en is aan vervanging toe. Gezien de gunstige prijs en vele voordelen van glasvezel techniek is gekozen voor een update van de netwerk infrastructuur met fiber optic onderdelen.
Status
aanschaffen
- fiber
- managed switch
- media convertors
- sfp's
installeren
- fiber Fritsschuur
- fiber werkplaats
- media converstors ophangen
- managed switch ophangen
Uitvoering
Onderdelen
Media convertor
Om glasvezel techniek op te kunnen nemen in het bestaande netwerk zijn zogenaamde media convertors nodig. Deze zetten het elektrische signaal van een netwerkkabel om in een licht signaal dat via de glasvezel verzonden wordt. De media convertor neemt zowel het omzetten van netwerk signalen naar licht als andersom voor zijn rekening. De Fritsschuur heeft een bestaande Wifi router voor het erf. De B&B en de bovenkamer delen een een eigen Wifi router met vlan op de media convertor in de meterkast in het woonhuis. Deze media convertor is dan ook iets uitgebreider en heeft meerdere SFP en RJ-45 Gb lan aansluitingen.

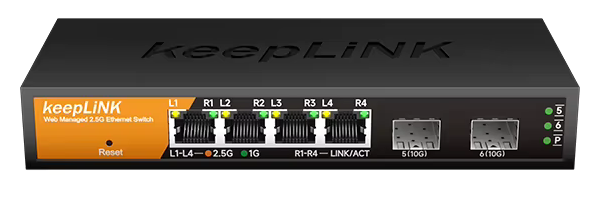

Ik heb gekozen voor de [SL-SWTG124AS](SL-SWTG124AS.-.md) omdat deze betaalbaar is en alle mogelijkheden biedt die we nodig hebben. Omdat deze switch managed is kan er nu ook een VLAN voor de B&B aangemaakt worden.

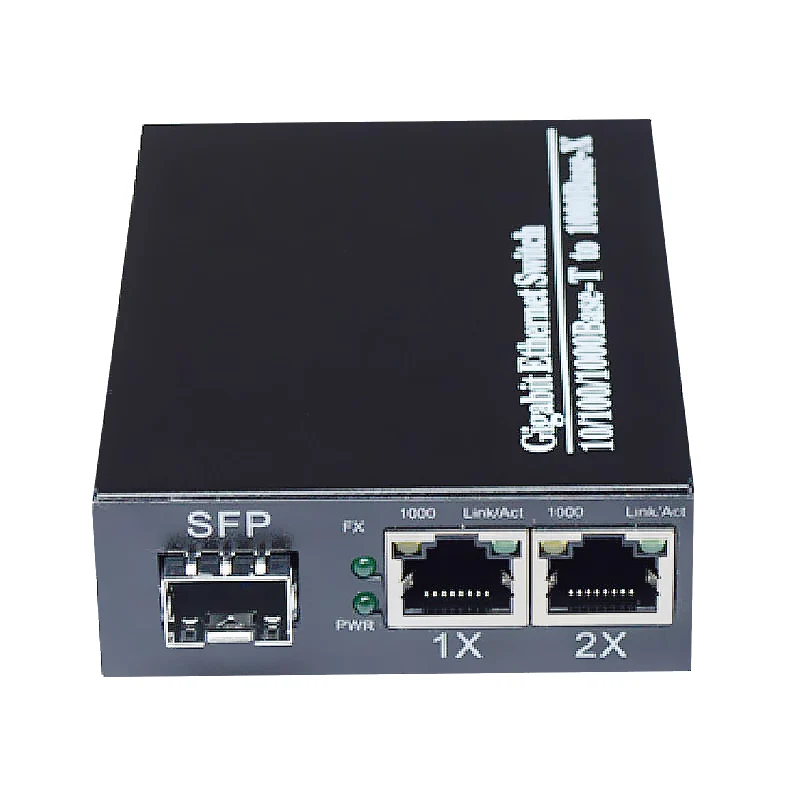

De eindpunten hebben elk een simpele media convertor nodig die Gb wired lan omzet naar fiber.
SFP
De SFP module zorgt voor de fysieke omzetting van licht naar elektrische signalen en andersom. Ik heb gekozen voor een BiDi oplossing waarbij er maar 1 glasvezel nodig is voor bi-directioneel verkeer. Deze module combineert dus het zenden en ontvangen in 1 module. Zenden en ontvangen gaat via twee verschillende frequenties via de vezel (twee kleuren zeg maar).

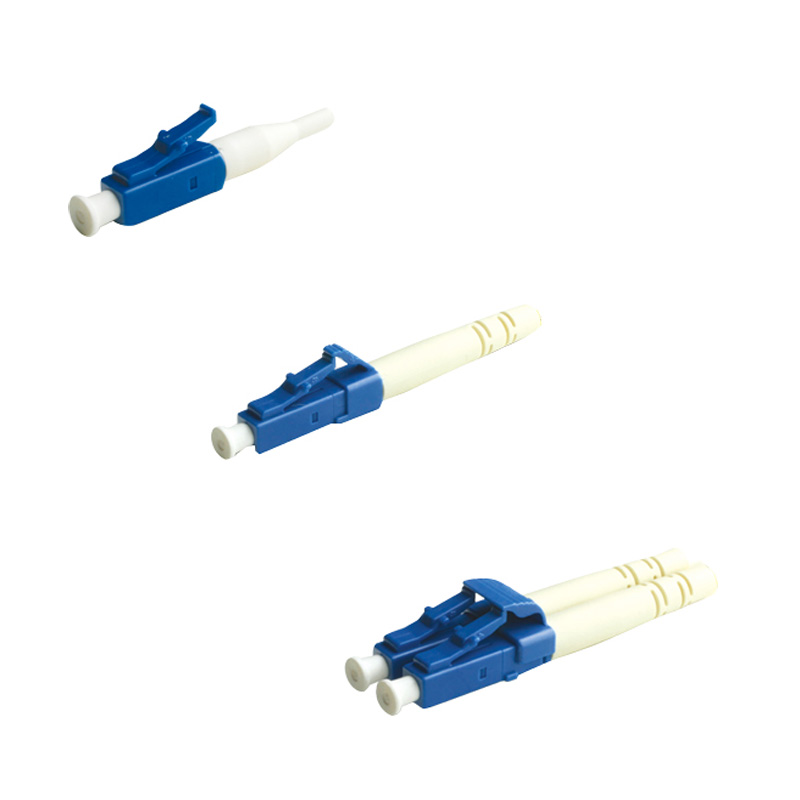

LC connector
Omdat de doorsnede van de buis van het woonhuis naar de Fritsschuur beperkt is (16 mm) en omdat de LC connectors betrouwbaar genoeg zijn heb ik voor deze kleine versie van de connectors gekozen. Ik heb alle kabels met LC genomen zodat er altijd hardware uitgewisseld kan worden tussen de verschillende segmenten.
Glasvezel
Hier zijn een paar verschillende mogelijkheden, verschillen in fysieke grootte en technische mogelijkheden. Ik heb gekozen voor een Single Mode BiDi vezel met LC connectors. De keuze werd mede bepaald door de krappe doorsnede van de mantelbuis tussen woonhuis en Fritsschuur (16mm). Single Mode omdat de afstand in ons geval niet relevant is (35 meter naar schuur en 65 meter naar werkplaats). BiDi omdat 1 vezel meer dan voldoende is om aan de netwerkbehoeftes te voldoen (1 Gb). De prijs van een enkele fiber met 100 meter lengte was meer dan de prijs voor een dubbele fiber van 100 meter. Naar de werkplaats ligt dan ook een dubbele fiber. Eventueel kan deze gesplitst worden in een aansluiting voor de werkplaats en een aparte fiber voor de zonnepanelen convertor. De glasvezelkabels zijn beiden 'outdoor' kwaliteit en hebben twee staalkabels in de mantel verwerkt om veilig aan te kunnen trekken.
Aansluitingen
---
config:
theme: dark
---
architecture-beta
group meterkast(cloud)[Meterkast in Woonhuis]
group woonhuis(server)[Woonhuis]
service internet(internet)[SolCon]
service gateway(server)[Fritz]
service switch(server)[KP90006XHMLX2]
service vlan(server)[vlan] in meterkast
service internetWo(cloud)[Woonhuis] in woonhuis
service internetWe(cloud)[Werkplaats]
service internetFr(cloud)[FritsSchuur]
service internetBenB(cloud)[BenB en bovenkamer]
junction junctionCenter
junction junctionRight
internet:R -- L:gateway
gateway:R -- L:switch
gateway:B -- T:internetWo
switch:R -- L:internetFr
switch:B -- T:internetWe
internetFr:B -- T:vlan
vlan:B -- T:internetBenB
---
config:
theme: dark
---
stateDiagram
Solcon --> FritZ
FritZ --> switch: RJ-45
switch --> woonhuis: RJ-45 wifi
switch --> Fiberswitch: RJ-45
Fiberswitch -->fritsschuur: fiber
Fiberswitch -->Werkplaats: fiber
fritsschuur --> mediaconvertor1
mediaconvertor1 --> BenB: RJ-45
Werkplaats --> mediaconvertor2: RJ-45
